Като опитен доставчик на портални кранове, монтирани на релси, често ме питат за тънкостите на електрическата система, която захранва тези колосални машини. В тази публикация в блога ще ви отведа на подробно пътешествие през електрическата система на портален кран, монтиран на портова релса, като хвърлям светлина върху неговите компоненти, функции и значение.
Сърцето на крана: Захранване
Електрическата система на монтиран на портова релса портален кран започва със захранването. Тези кранове обикновено черпят енергия от мрежата, която след това се разпределя в крана чрез сложна мрежа от кабели и трансформатори. Електрозахранването трябва да бъде надеждно и стабилно, тъй като всяко прекъсване може да доведе до скъпи прекъсвания и потенциални опасности за безопасността.
Повечето портални кранове, монтирани на релса, са оборудвани със захранване с високо напрежение, обикновено в диапазона от 6,6 kV до 33 kV. Това високо напрежение се понижава до по-ниско напрежение, обикновено от 400 V до 690 V, с помощта на трансформатори, разположени на крана. След това по-ниското напрежение се използва за захранване на различните електрически компоненти на крана, като двигатели, контролери и сензори.
Системи за управление на мотора и задвижване
Един от най-критичните компоненти на електрическата система е системата за управление и задвижване на двигателя. Тази система е отговорна за контролирането на движението на различните компоненти на крана, като подемник, количка и портал. Системата за управление и задвижване на двигателя обикновено се състои от комбинация от задвижвания с променлива честота (VFD), двигатели и контролери.
VFD се използват за управление на скоростта и въртящия момент на двигателите, което позволява прецизна и ефективна работа на крана. Чрез регулиране на честотата и напрежението на електрическото захранване на двигателите, VFD могат да променят скоростта на двигателите в широк диапазон. Това не само подобрява работата на крана, но също така намалява консумацията на енергия и износването на двигателите.
Двигателите, използвани в портални кранове, монтирани на релса, обикновено са трифазни индукционни двигатели. Тези двигатели са известни със своята надеждност, ефективност и издръжливост. Те са проектирани да издържат на суровите условия на работа в пристанищната среда, включително високи температури, влажност и прах.
Контролерите, използвани в системата за управление и задвижване на двигателя, отговарят за наблюдението и управлението на работата на VFD и двигателите. Те получават информация от различни сензори, разположени на крана, като крайни изключватели, сензори за натоварване и сензори за позиция, и използват тази информация, за да регулират скоростта и въртящия момент на двигателите, ако е необходимо.
Системи за контрол и мониторинг
В допълнение към системата за управление и задвижване на двигателя, електрическата система на портален кран, монтиран на портова релса, включва също система за управление и наблюдение. Тази система е отговорна за контролирането на цялостната работа на крана и наблюдението на неговата работа. Системата за управление и наблюдение обикновено се състои от програмируем логически контролер (PLC), интерфейс човек-машина (HMI) и мрежа от сензори и задвижващи механизми.
PLC е мозъкът на системата за контрол и мониторинг. Това е специализиран компютър, който е програмиран да управлява работата на крана въз основа на набор от предварително зададени правила и алгоритми. PLC получава информация от различни сензори, разположени на крана, като крайни изключватели, сензори за натоварване и сензори за позиция, и използва тази информация, за да контролира работата на двигателите, соленоидите и други задвижващи механизми.
HMI е интерфейсът между оператора и крана. Обикновено се състои от сензорен дисплей, който позволява на оператора да наблюдава работата на крана, да коригира настройките му и да получава сигнали и известия. HMI също така предоставя на оператора достъп до диагностична информация и записи за поддръжка, което позволява бързо и лесно отстраняване на проблеми и поддръжка.
Мрежата от сензори и задвижващи механизми се използва за наблюдение на работата на крана и управление на неговата работа. Сензорите се използват за измерване на различни параметри, като температура, налягане, скорост и позиция, докато задвижващите механизми се използват за управление на движението на различните компоненти на крана, като подемник, количка и портал.
Системи за безопасност
Безопасността е от първостепенно значение при работата на портален кран, монтиран на релса. Електрическата система на крана включва редица системи за безопасност, които са предназначени да предпазват оператора, крана и околната среда. Тези системи за безопасност обикновено включват бутони за аварийно спиране, крайни изключватели, устройства за защита от претоварване и системи против сблъсък.
Бутоните за аварийно спиране са разположени навсякъде в крана и се използват за незабавно спиране на работата на крана в случай на авария. Крайните превключватели се използват, за да се предотврати движението на крана извън неговите проектирани граници, като максималната височина или дължина на подемника или максималното разстояние на движение на количката или портала.
Устройствата за защита от претоварване се използват, за да предотвратят повдигането на товари, които надвишават номиналния капацитет на крана. Тези устройства обикновено се състоят от сензори за натоварване, които следят теглото на повдигания товар и контролер, който автоматично спира подемника, ако товарът надвиши номиналния капацитет.
Системите против сблъсък се използват за предотвратяване на сблъсък на крана с други кранове или обекти в пристанищната среда. Тези системи обикновено използват сензори, като лазери или радар, за откриване на присъствието на други обекти и контролер, който автоматично спира крана, ако сблъсъкът е неизбежен.
Значение на електрическата система
Електрическата система на портален кран, монтиран на релса, играе решаваща роля за неговата производителност, ефективност и безопасност. Една добре проектирана и правилно поддържана електрическа система може да подобри производителността на крана, да намали консумацията на енергия и да удължи експлоатационния му живот. От друга страна, лошо проектирана или поддържана електрическа система може да доведе до скъпоструващ престой, опасности за безопасността и преждевременна повреда на крана.
Като доставчик на козлови кранове, монтирани на пристанищна релса, ние разбираме колко е важно да предоставим на нашите клиенти висококачествени електрически системи, които са надеждни, ефективни и безопасни. Ние работим в тясно сътрудничество с нашите клиенти, за да разберем техните специфични изисквания и да проектираме електрически системи, които са съобразени с техните нужди. Нашите електрически системи са проектирани и произведени според най-високите стандарти за качество и надеждност, използвайки най-новите технологии и компоненти.
Свързани продукти

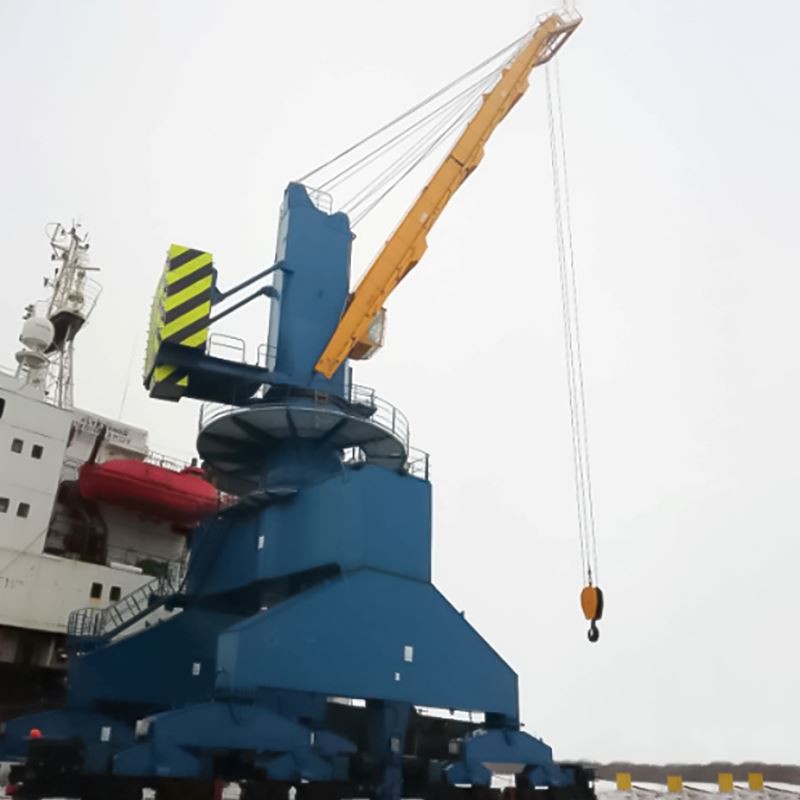

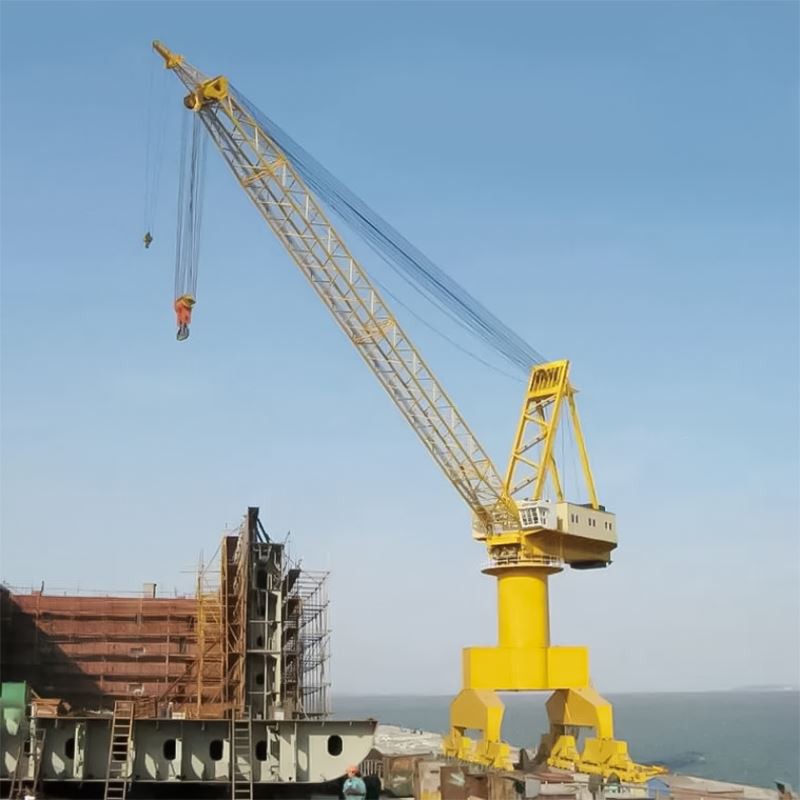

Ако се интересувате от други видове пристанищни кранове, ние също предлагамеМобилен пристанищен кран,Мобилен пристанищен кран, иМонтиран на гуми контейнерен кран. Тези кранове са проектирани да отговарят на специфичните нужди на различни пристанищни приложения и предлагат набор от функции и предимства.
Свържете се с нас за поръчки
Ако търсите портален кран, монтиран на пристанищни релси, или някой от другите ни продукти за пристанищни кранове, ще се радваме да чуем от вас. Нашият екип от експерти е на разположение, за да отговори на вашите въпроси, да ви предостави подробна информация за нашите продукти и да ви помогне да намерите правилното решение за вашите нужди. Свържете се с нас днес, за да започнем процеса на доставка и да изведем пристанищните си операции на следващото ниво.
