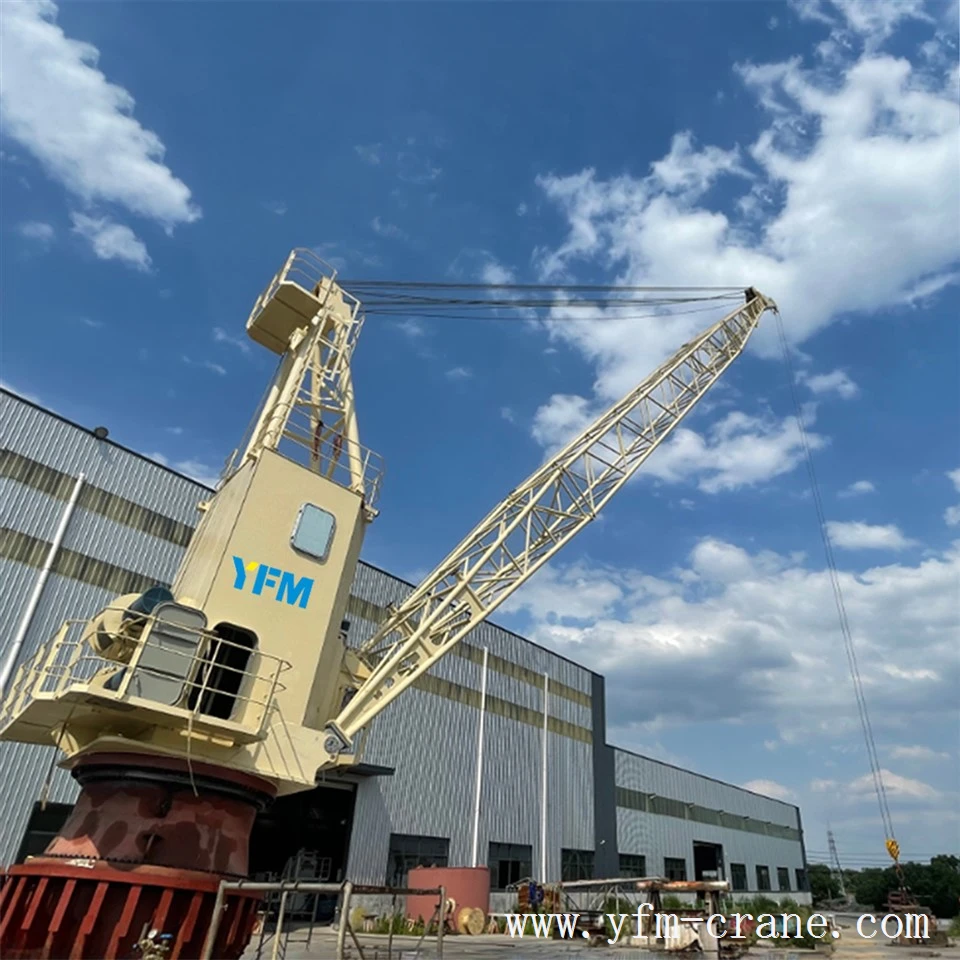

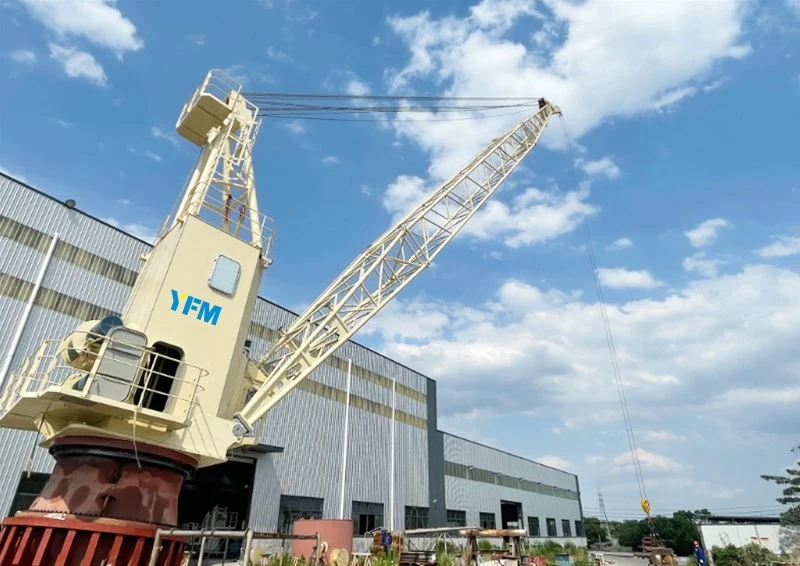

A пиедестал морски кране вид повдигащо оборудване, специално проектирано за офшорни среди, и е една от ключовите части на оборудването, инсталирано на кораби, офшорни платформи и други плаващи конструкции (като FPSO, FSO и FPU).

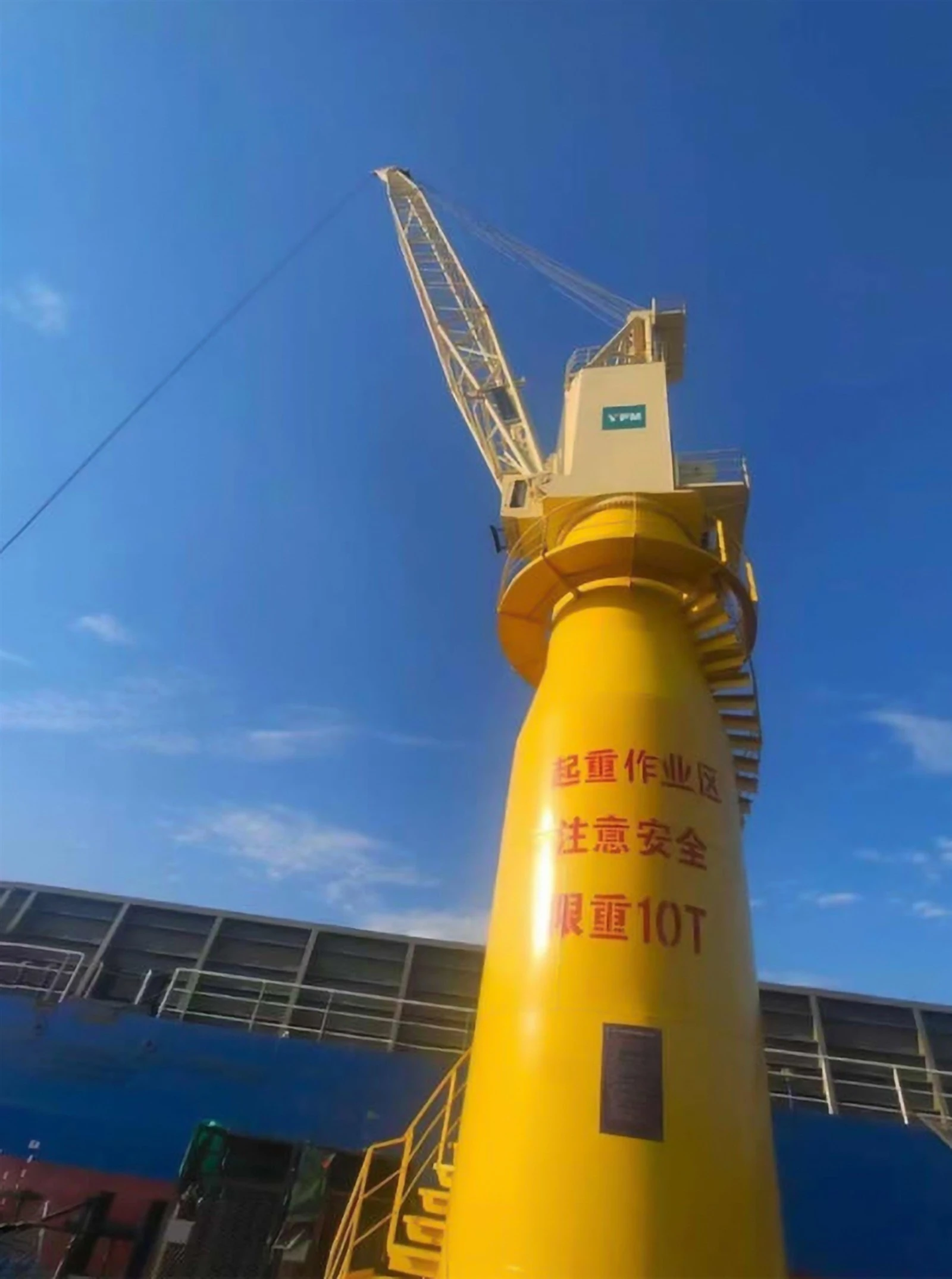

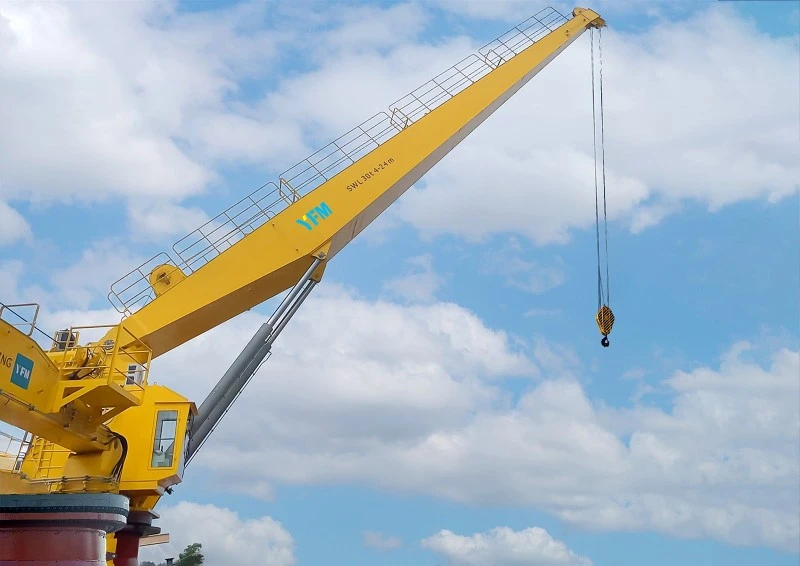

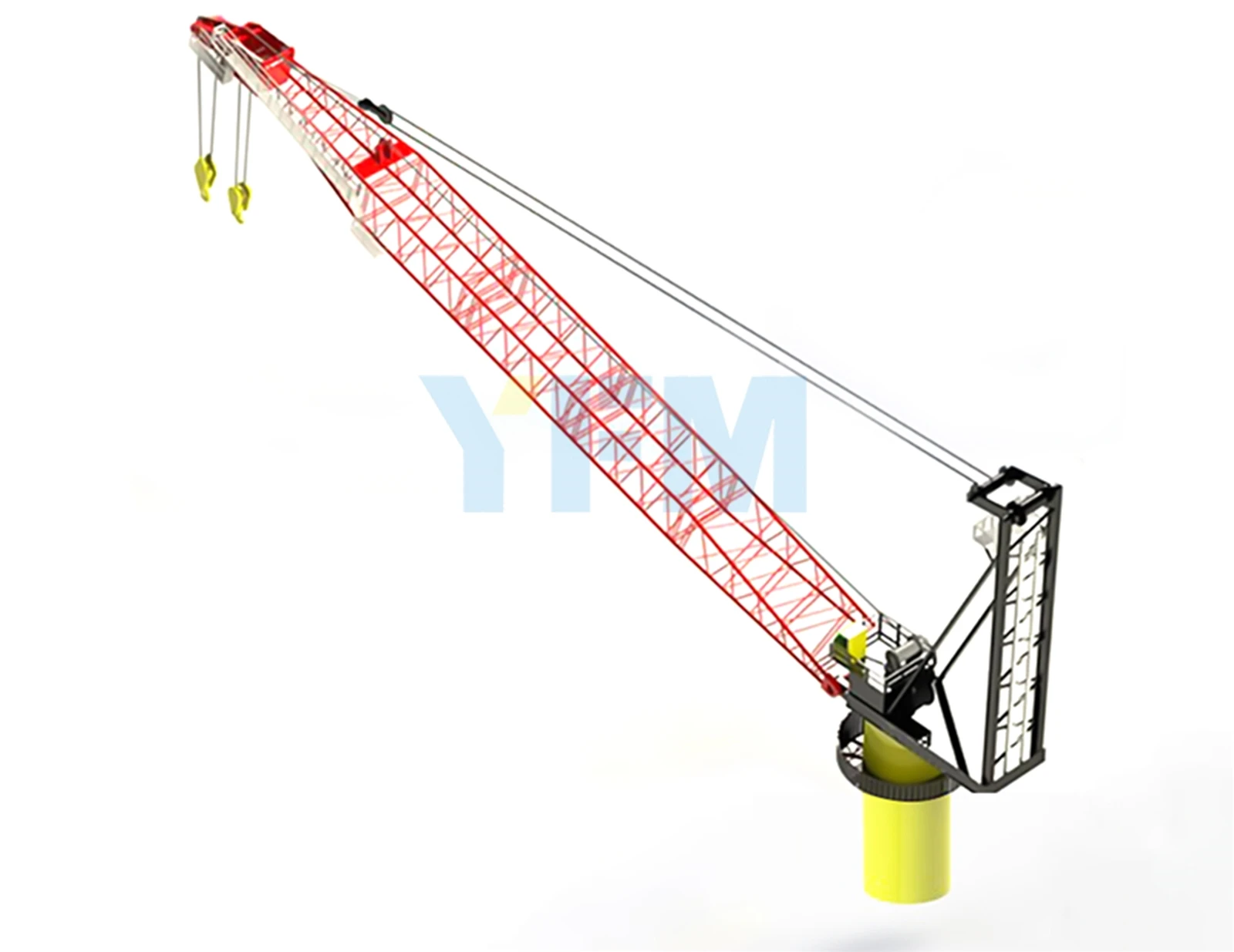

Този кран обикновено разполага с вертикална колона, монтирана върху здрава основа, която е свързана с корпуса или платформата, за да осигури стабилна опора. Кранът също така включва хоризонтално удължаваща се стрела и повдигащ механизъм за повдигане на тежки товари. Неговата стрела може да бъде конструирана в различни форми, като кранове с кутия и решетъчни кранове. Основни компоненти като лебедки, електрически шкафове или хидравлични агрегати обикновено се помещават в затворената база на крана/кулата/машинното помещение, за да ги предпазят от суровата морска среда.
Предимства
YFM Pedestal Marine Crane може да се похвали със следните изключителни характеристики и предимства:
Компактна структура с малък-радиус на завъртане на опашката
Висока товароносимост с диапазон на повдигане от 5 до 200 тона
Основна конструкция, изработена от високо{0}}морска{1}}стомана
Процеси на много-слойно анти{1}}корозионно покритие (горещо-поцинковане/високо{3}}ефективна епоксидна система)
Електро{0}}хидравлично/дизел{1}}хидравлично задвижване
Хидравлични компоненти и електрически елементи с отлично уплътняване
Възприети високо{0}}ефективни въртящи се лагери360 градуса непрекъснато и плавно въртене, реализирано от задвижващата система
Лесна проверка и поддръжка на ключови компоненти
Модулен дизайн Тежък{0}}базов дизайн
Морски-стандартни телени въжета, макари и лебедки
- Ергономично проектирано оформление на кабината на оператора
- Осигурена оптимална видимост и контрол на околната среда (климатизация, обезвлажняване).
- Предлагат се стандартни устройства за безопасност, включително защита от претоварване, ограничаване на момента, аварийно спиране и система против -сблъсък
- Опционални активни и пасивни системи за компенсиране на надигане
- Опционално интелигентно наблюдение на натоварването, дистанционна диагностика и други функции
- Възможност за персонализиране според вашите специфични изисквания (напр. капацитет на повдигане, работен радиус, място за монтаж, тип съд)
- Произведено и тествано в строго съответствие с международните стандарти за морско оборудване (напр. DNV-GL, ABS, LR).
Дизайн

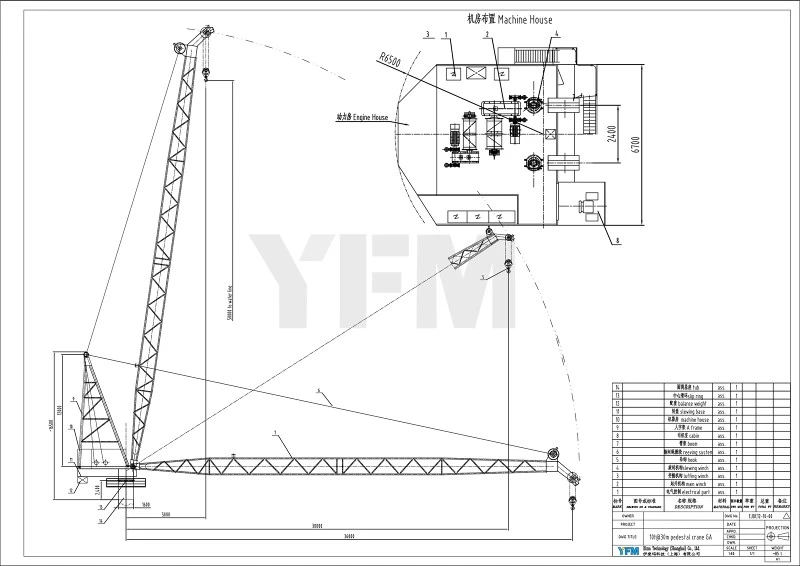

Според нуждите на офшорните операции на бразилските клиенти, чертежите и основните спецификации на персонализирания морски кран с пиедестал 10T@30m са показани в следната таблица:
Основни параметри
| Артикул | Основна кука | Револвиращ | Повдигане на стрела |
|---|---|---|---|
|
Капацитет на повдигане |
Бордови: 10t@30m Извън борда: 10t@20m |
- | - |
| Височина на повдигане(над водата) |
50 м (горна палуба, TBD) 20 м (под палубата, уточнява се) |
- | - |
| Скорост(извън телескопичната секция) |
С товар: 27 mpm Без товар: 54 mpm |
1 об./мин | ~2 минути (от хоризонтален до макс. ъгъл на наклон) |
Стандарт за дизайн:API-2C / ABS;
Производствени стандарти: ABS клас сертификат
Работна скорост на вятъра: 20m/s
Не{0}}работна скорост на вятъра: 55m/s
Долната част (под горната палуба TOSEL.+2600) на пиедестала на крана ще бъде разположена на открито в зона 2 IIB T3 опасна зона по време на операции по пускане на скрепера. Вероятно е стрелата на крана да работи в опасна зона за зона 2 IIB T3 и в опасна зона за зона 1 IIB T3 по време на поставяне на кабели.
Кабината на крана и заграждението на машините са разположени в безопасна зона.
Въпреки това оборудването се класифицира, както следва:
а. Цялото електрическо оборудване, разположено в долната част на крана и на стрелата на крана, трябва да бъде сертифицирано по ATEX II 2 G за зона 1, газова група IIB, температурен клас T3
b. Другото електрическо оборудване трябва да бъде сертифицирано ATEX II 3 G за зона 2, газова група IIB, температурен клас T3.
c. Всички инструменти трябва да бъдат сертифицирани по ATEX II 2 G за зона 1, газова група IIB, температурен клас T3.
Приложения
Морските кранове на пиедестал се използват предимно за товарене/разтоварване на товари на кораби, снабдяване с материали за офшорни платформи, инсталиране и поддръжка на оборудване за офшорна вятърна енергия и повдигане на компоненти в офшорни инженерни конструкции. Те са подходящи за широк спектър от сценарии:
- Обработка на товари
- Снабдяване с материали
- Пристанищни операции
- Офшорна инженерна поддръжка
- Риболовни кораби
Тестване
Пълното машинно тестване на морския кран на пиедестала трябва да бъде
извършвани в съответствие със съответните кодекси и стандарти. Обикновено се изисква фабричен тест с трета{1}}страна да се проведе върху напълно сглобения кран, монтиран върху тестов пиедестал.
Тестването е в съответствие с API спецификация 2C и/или изискванията на класификационните дружества като ABS, BV, DNV и др.
Преди доставката за всеки кран се извършва пълен тест за функциониране и натоварване.
Тестването включва:
- Механична обка-на всички основни и спомагателни машини, както и на контролния панел, при пълно-натоварване, с продължителност не по-малко от 2 часа.
- Визуални проверки на крана и неговото спомагателно оборудване преди и след изпитването.
- При успешно завършване на изпитването ще бъде издаден съответен сертификат за приемане на крана.
Защо да изберете нас?
Нашите морски кранове с пиедестал са проектирани да издържат на уникалните предизвикателства на морската среда-солени пръски, висока влажност, постоянни вибрации и екстремни климатични условия. Ние доставяме надеждни решения за повдигане, които вдъхват доверие сред операторите, собствениците на кораби и лицата,-взимащи решения за обществени поръчки.
За нас доставката на кран е само началото на партньорството. Нашите предложения надхвърлят самия продукт:
- Задълбочен офшорен опит с проекти, базирани на реални{0}}оперативни прозрения
- Доказани стандарти за проектиране, отговарящи на API Spec. 2C и основните изисквания на класификационното общество
- Строго осигуряване на качеството, произведено и тествано в съответствие с международните стандарти за морско оборудване (DNV, ABS, LR и др.)
- Глобална сервизна мрежа, предоставяща поддръжка от-до-край, от консултации за избор и пускане в експлоатация до следпродажбена поддръжка
- Висока възможност за персонализиране, съобразена със специфичните оперативни нужди на собствениците/операторите и морските условия
Каква е цената на морския кран на пиедестал?
Често ни питат за конкретни цени на нашите кранове. Въпреки това, поради изключително персонализирания характер на нашите кранове, е невъзможно да предоставим-размер-подходяща-оферта за всички. Преди да можем да предложим точна цена, трябва да извършим подробен преглед и ясно планиране на реалните условия на работа. Само чрез пълно разбиране на оперативните изисквания и съпоставянето им със сценария на практическото приложение можем да проектираме безопасно, ефективно решение за повдигане, което напълно отговаря на вашите нужди - всяка промяна в оперативните параметри може да доведе до значителна разлика в ценообразуването.
Вземете кабината на крана като пример: нейният стил на дизайн и стандартите за конфигурация на контролния интерфейс пряко влияят на разходите. Колкото по-усъвършенстван и-богат на функции е контролният интерфейс, толкова по-високи естествено ще бъдат съответните разходи за научноизследователска и развойна дейност и производство.
В морето всяка минута е от значение и всяка операция е критична-за безопасността. Изборът на морски кран,-създаден за морската среда, е от ключово значение за осигуряване на непрекъснатост на работата и контролиране на дългосрочните-разходи.
Ние доставяме стабилни, ефикасни и рентабилни решения за{0}}повдигане на корабособственици, оператори и партньори за доставка по целия свят. Свържете се с нас днес, за да научите как нашите продукти могат да отговорят на вашите специфични нужди и да ви помогнат да се справите с офшорните предизвикателства.
